Комплект учебно-лабораторного оборудования "Сухое трение"

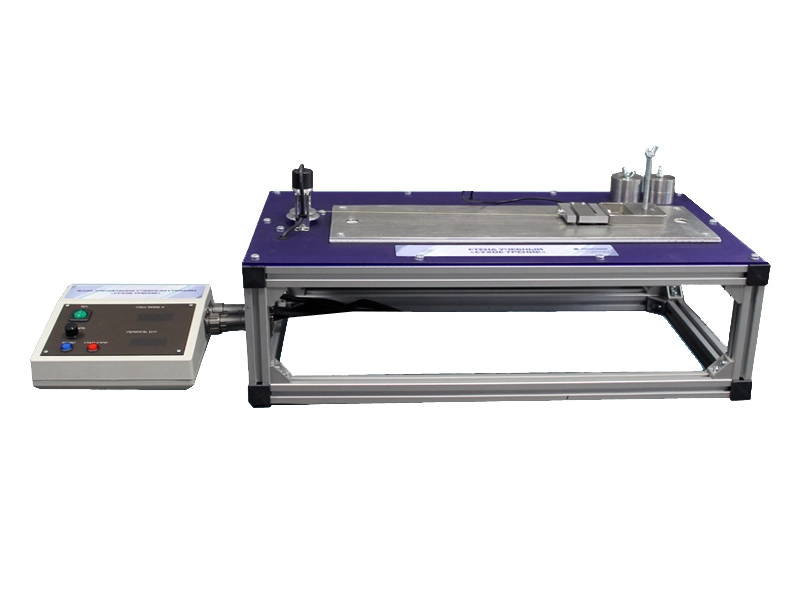

Лабораторный стенд выполнен в виде настольной каркасной конструкции, состоящей из основания с закрепленной на нем лицевой панелью. На лицевой панели имеется возможность установки различных плоских направляющих с помощью крепежных винтов. Стальное тело трения приводится в движение нитью, которая наматывается на барабан, приводимый в движение электроприводом. На тело трения может устанавливаться дополнительный груз для увеличения силы трения. Сила трения определяется тензометрическим датчиком с электрическим выходным сигналом. Скорость движения тела трения определяется по частоте вращения барабана. Конечные положения тела трения контролируются бесконтактными индуктивными датчиками. Значения силы трения и скорости движения отображаются на цифровых индикаторах.
Базовая комплектация:
Лабораторный стенд "Сухое трение" | 1 |
Комплект дополнительных грузов | 1 |
Отвертка крестовая | 1 |
Комплект соединительных проводов и кабелей | 1 |
Комплект учебно-лабораторного оборудования "Сухое трение" (далее стенд) предназначен для определения коэффициента трения при поступательном движении стального тела по направляющим из различных материалов.
Оборудование может применяться для обучения в общеобразовательных учреждениях, учреждениях начального, среднего и высшего профессионального образования для получения базовых и углубленных знаний и навыков при изучении раздела физики "Механика" и общетехнических дисциплин "Детали машин" и "Техническая механика".
Комплектация
- Лабораторный стенд "Сухое трение".
- Комплект дополнительных грузов.
- Отвертка крестовая.
- Комплект соединительных проводов и кабелей.
- Паспорт изделия.
- Руководство по эксплуатации и методические рекомендации.
- Методические указания по выполнению лабораторных работ.
Состав
- Основание с закрепленной на нем лицевой панелью.
- Блок управления и индикации.
- Барабан для наматывания нити.
- Концевые выключатели.
- Тензометрический датчик.
- Стальная направляющая плоскость.
- Фторопластовая направляющая плоскость.
- Алюминиевая направляющая плоскость.
Учебно-методическое пособие по проведению лабораторных работ
- Определение зависимости коэффициента трения от скорости скольжения.
- Определения зависимости коэффициента трения от удельного давления.
- Определение зависимости коэффициента трения от материала трения.
